Автоматические насосные станции водоснабжения «АКВАРОБОТ М»
Акваробот М 24-15В — на основе погружных вибрационных насосов «UNIPUMP БАВЛЕНЕЦ-М» (Россия), с гидроаккумулятором емкостью 24 л, предназначены для подачи чистой холодной воды из открытых источников, накопительных резервуаров, колодцев и скважин (диаметром более 100 мм).
Для автономного водоснабжения индивидуальных зданий, коттеджей, дачных домов, для организации полива огородов, садовых участков, небольших фермерских хозяйств.
Температура перекачиваемой воды до +35°С, общее количество механических примесей в воде — не более 100 г/м3, размер примесей — не более 1 мм.
Насосные станции автоматического водоснабжения серии «АКВАРОБОТ М» надежны в эксплуатации, просто и удобно монтируются, насос может длительное время находиться в водоеме погруженным в воду. При желании, насос легко демонтировать из источника воды и опять погрузить в воду.
При соблюдении условий эксплуатации вибрационные насосы способны работать в течение многих лет, не требует смазки и заливки водой, может быть включен сразу после погружения в воду.
Устройство и принцип работы станции

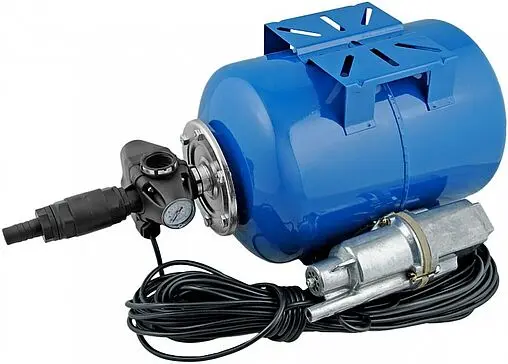

Насосная станция «АКВАРОБОТ М» состоит из следующих основных узлов:
Погружного вибрационного электронасоса «БАВЛЕНЕЦ-М».
Гидроаккумулятора.
Устройства «PM/5-3W» (объединяющего реле давления, манометр, штуцер).
Обратного клапана.
Погружной вибрационный электронасос состоит из 3-х основных узлов: ярма, вибратора и основания. В основании имеются отверстия, прикрытые резиновым клапаном. На выходной патрубок с помощью хомута крепится шланг. Подача воды осуществляется из напорной камеры, ограниченной резиновым клапаном и поршнем. В результате вибрационных колебаний электромагнитного привода поршень совершает возвратно-поступательное движение и выталкивает под напором воду из выходного патрубка.
Шланг соединяет выходной патрубок насоса с блоком управления станцией, включающим гидроаккумулятор и устройство «PM/5-3W».
Устройство «PM/5-3W» cмонтированно непосредственно на гироаккумуляторе соответствующего объема. Это устройство автоматически включает насос, когда давление в водопроводной сети ниже порогового уровня (заводская установка — 1,5 атм) и выключает насос, когда давление в водопроводной сети превышает верхний порог (заводская установка — 3 атм).
Давление включения насоса регулируется в пределах от 1 атм до 2,5 атм. Давление выключения насоса регулируется в пределах от 1,8 атм до 4,5 атм. Гидроаккумулятор поддерживает давление в водопроводной сети в заданных пределах.
Открываем кран — вода поступает потребителю из гидроаккумулятора. По мере расходования воды из гидроаккумулятора давление в водопроводной сети падает. Когда давление упадет ниже порога включения, устройство управления включает насос. Насос подает воду потребителю. Кран закрываем, насос продолжает некоторое время работать, пополняя запас воды в гидроаккумуляторе. По мере наполнения гидроаккумулятора давление в водопроводной сети возрастает. Когда давление достигнет порога выключения, устройство управления выключает насос.
Скачать инструкцию
Монтаж и ввод в эксплуатацию
Для ввода в эксплуатацию насосных станций «АКВАРОБОТ М» необходимо:
Подсоединить станцию к водопроводной сети потребителя. Для этого присоединить выход устройства «PM/5-3W» (внутренняя резьба 1″) к основной трубе системы водоснабжения потребителя, объединяющей все точки водоразбора.
Соединить выходной патрубок насоса с обратным клапаном, установленным на устройстве «PM/5-3W». Для этого предпочтительно использовать гибкие пластиковые шланги диаметром 20 мм. Для облегчения надевания конец шланга можно размягчить в горячей воде. Концы шланга затяните хомутами. Для обеспечения плотной затяжки рекомендуем подложить полоску, вырезанную из шланга. Присоединять насос к жестким трубам следует только через гибкий шланг длиной не менее 2 метров.
Опустить насос в источник воды. Руководствуйтесь Схемой установки насоса в водоем. Глубина погружения насоса не должна превышать 3 метров. Расстояние от гидроаккумулятора до зеркала воды в водоеме по вертикали не должно превышать 30 метров. Расстояние от дна водоема должно быть не меньше 30 см. Для крепления насоса в водоеме привяжите подвеску (3) (входит в комплект станции) к проушине насоса. Другой конец подвески закрепите на перекладине (7), как показано на схеме установки насоса в водоем. При погружении насоса в скважину, наденьте на насос защитное кольцо (9). Скрепите кабель (5), шланг (6) и подвеску связками (2) через промежутки 1 – 2 метра;
Подключите станцию к источнику электропитания с напряжением 220 В.
Станция готова к работе.
ВИДЕО
Насос не должен работать более 2-х часов непрерывно.
После 2 часов непрерывной работы сделайте перерыв на 15 – 20 минут.
Не допускается замерзание воды в станции.
В зимний период, если существует опасность замерзания воды, необходимо полностью слить воду из станции и всей системы водоснабжения.
