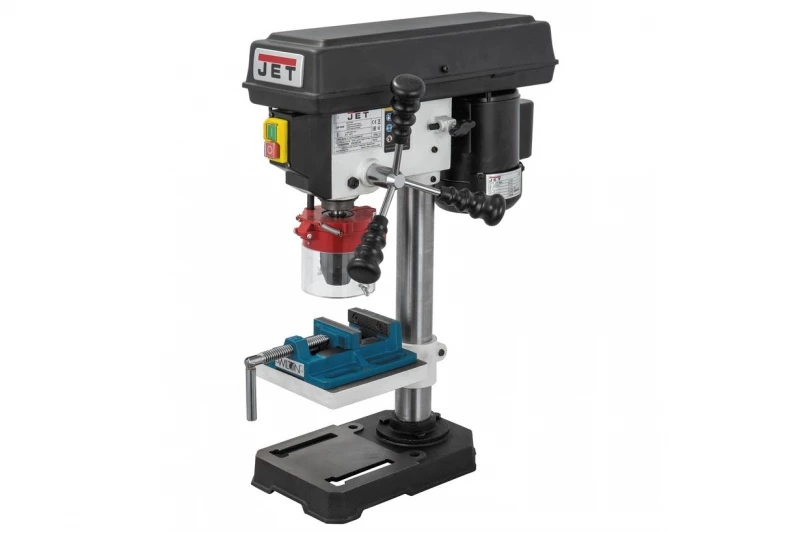

JET JDP-8BM Настольный сверлильный станок

Описание

Эксплуатационные
характеристики
JDP-8BM — настольный сверлильный станок компактного класса. Подойдет на роль универсального в случае бытового использования или для сверления небольших диаметров при профессиональной эксплуатации. Конструкция относительно проста, но выполнена добротно и содержит все необходимое для точной и уверенной работы. Двигатель рассчитан на режим S1, что означает отсутствие существенного нагрева при номинальной мощности даже в течение длительных нагрузочных циклов. Редуктор имеет два ступенчатых пятиручейковых шкива для переустановки ремня, что позволяет выбрать оптимальную скорость и обеспечить необходимый вращающий момент.
Напряжение, В
230
Максимальный диаметр сверления сталь, мм
13
Максимальный диаметр сверления чугун, мм
15
Частота вращения шпинделя, об/мин
550 — 2600
Количество скоростей шпинделя, шт
5
Тип привода
Ременной
Конус шпинделя
B16/JT33
Расстояние шпиндель-стол, мм
245
Расстояние шпиндель-основание, мм
325
Вылет шпинделя, мм
102,5
Ход пиноли шпинделя, мм
50
Диаметр стойки, мм
48
Размер стола, мм
165×158
Размер основания, мм
180×277
Мощность двигателя, кВт
0,23
Потребляемая мощность, кВт (S6 40%)
0,35
Устройтво подачи СОЖ
нет
Автоподача
нет
Автореверс
нет
Длина, мм
440
Ширина, мм
235
Высота, мм
575
Масса, кг
16
Длина в упаковке, см
51,5
Ширина в упаковке, см
51,5
Масса в упаковке, кг
17
JDP-8BM — настольный сверлильный станок компактного класса. Подойдет на роль универсального в случае бытового использования или для сверления небольших диаметров при профессиональной эксплуатации. Конструкция относительно проста, но выполнена добротно и содержит все необходимое для точной и уверенной работы. Двигатель рассчитан на режим S1, что означает отсутствие существенного нагрева при номинальной мощности даже в течение длительных нагрузочных циклов.

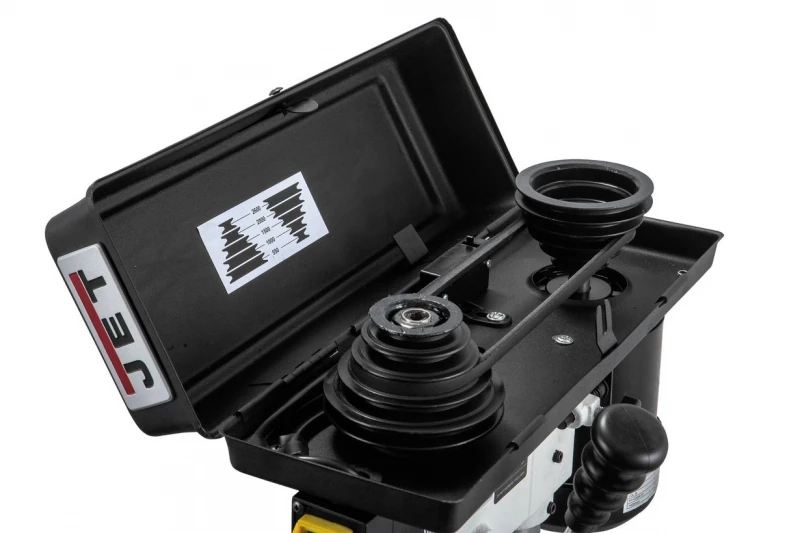

Редуктор имеет два ступенчатых пятиручейковых шкива для переустановки ремня, что позволяет выбрать оптимальную скорость и обеспечить необходимый вращающий момент.

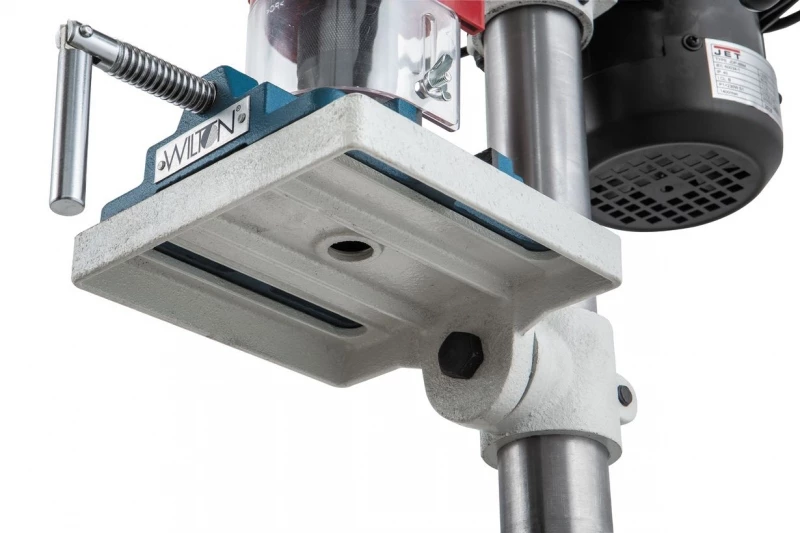

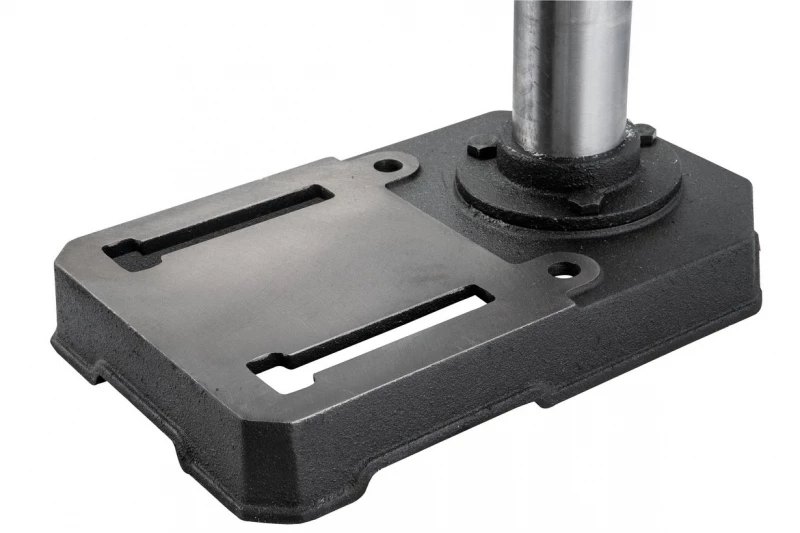

Пиноль шпинделя оборудована резьбовым упором-ограничителем, это простой в настройке и точный механизм, позволяющий производить установки с помощью штангенциркуля, или просто отсчитывая обороты гайки. Заготовку размещают на регулируемом чугунном столе. Он поворачивается вокруг горизонтальной оси, перемещается вверх и вниз по колонне, а если потребуется разместить крупную заготовку, может быть отведен в сторону разворотом на колонне. В таком случае опорой выступает верхняя поверхность подставки станка, отфрезерованная в плоскость, перпендикулярную оси сверления.

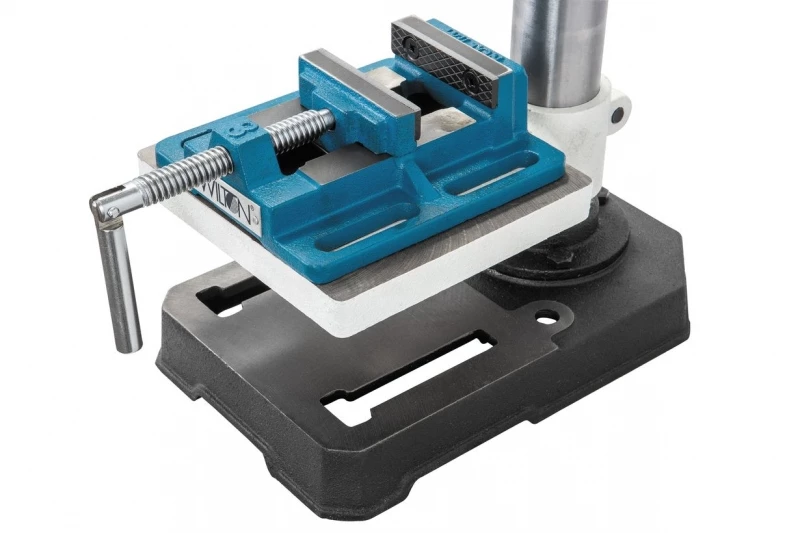

Штатный комплект поставки JDP-8BM включает в себя станочные тиски Wilton и быстрозажимной патрон.
Особенности:
Регулируемый ограничитель глубины сверления
Миллиметровая шкала для контроля глубины сверления
5-ступенчатая регулировка скорости вращения шпинделя переустановкой ремня
Рабочий стол из чугунного литья
Регулировка высоты установки рабочего стола
Регулировка наклона рабочего стола
Быстрозажимной сверлильный патрон
