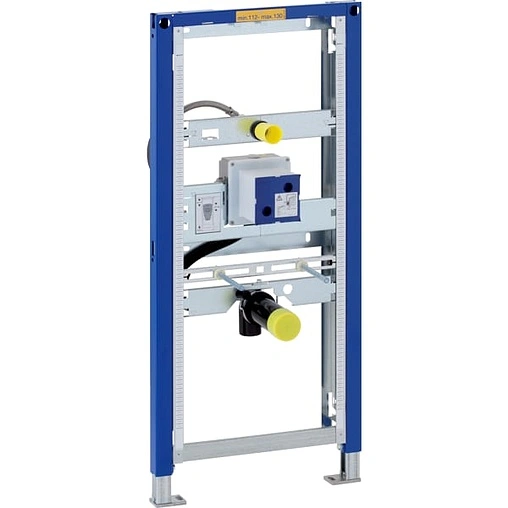

Инсталляция для писсуара Geberit Duofix 111.689.00.1

Описание

Описание
Технические характеристики
Гидравлическое давление 1-8 бар
Максимальное испытательное давление воды 16 бар
Максимальное испытательное давление воздуха/инертного газа 3 бар
Максимальная температура воды 30 °C
Расход воды при 1 бар без ограничителя расхода 0.3 л/с
Расход воды при давлении 1 бар с ограничителем расхода 0.24 л/с
Цели применения
Для гипсокартонных стен
Для встраивания в пристенки по высоте рамы или по высоте помещения
Для встраивания в фальшстены по высоте помещения
Для встраивания в перегородку систем Geberit Duofix по высоте рамы или помещения
Для монтажа писсуаров
Для систем управления смывом писсуаров Geberit для срытого монтажа, антивандальных
Для напольных покрытий толщиной 0–20 см
Характеристики
Самонесущая pама с порошковой окраской
Рама с отверстиями ø 9 мм для крепления в деревянном каркасе
Стойка оцинкованная
Стойки с возможностью перемещения 0–20 см
Стойки с защитой от скольжения
Опорные площадки поворотные
Глубина опорных площадок подходит для монтажа в U-образные профили UW 50 и UW 75 и в направляющие системы Geberit Duofix
Высота элемента корректируется по писсуару, 112–130 см
Универсальная коробка скрытого монтажа для систем управления смывом писсуара Geberit
Соединительная клемма для подключения электропитания к коробке скрытого монтажа
Подвод воды справа к коробке скрытого монтажа
Подвод воды, совместимый с MasterFix и MeplaFix
Соединительное колено может монтироваться без использования инструментов
Предварительно смонтирован запорный вентиль с дросселем
Со встроенной трубкой подвода для промывания трубопровода
Окно технического обслуживания за писсуаром
Защитная крышка окна обслуживания 10,5 х 10,5 см с возможностью укорачивания без применения инструментов
Гибкий промывочный шланг с направляющей и встроенным обратным клапаном
Оснащено трубкой подвода для подключения датчика к сифону системы управления смывом писсуара
Крепление для подвода воды ø 32 мм регулируется по высоте
Регулируемое по высоте и шумопоглощающее крепление для соединительного колена
Крепления писсуара М8, регулируются по ширине и высоте
Траверсы с обозначением центра, устанавливаются без применения инструментов
Возможно дополнительное крепление писсуара с помощью принадлежностей
Возможно переоборудование с помощью специальных принадлежностей на писсуар с распыляющей головкой
Объем поставки
Подвод воды R 1/2″
Защитный короб с крышкой
Защитная заглушка
Соединительное колено из ПНД, ø 63/50 мм
Уплотнение ø 57/50 мм
Защитная заглушка
2 резьбовые шпильки M8
Крепеж
