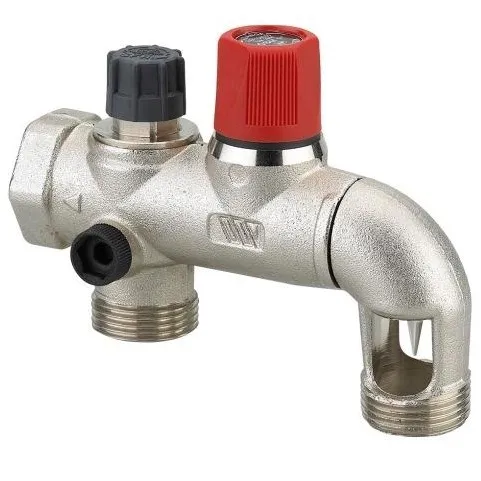

Группа безопасности бойлера 1″ 7 бар WATTS SFR 10004624

Описание

Описание
Порог срабатывания предохранительного клапана 7 бар.
Присоединительная резьба 1″.
Сбросное отверстие предохранительного клапана с наружной резьбой 1″.
Группа безопасности SFR-GSM служит для защиты электрических водонагревателей или других накопительных емкостей мощностью до 18 кВт (до 600л) в бытовых системах ГВС от избыточного давления. Прямой корпус, с интегрированным предохранительным клапаном, запорным клапаном, доступным для проверки обратным клапаном, ручкой для ручного слива воды через сбросное отверстие предохранительного клапана.Седло клапана из нержавеющей стали, что делает возможным применение группы безопасности в системах с жесткой водой и более стойкой к коррозии.
Технические данные
Макс. рабочая температура : 120 °С
Макс. рабочее давление : 10 бар
Pср. клапана : 7 бар
Мощность бойлера : до 18 кВт
Монтаж
Убедитесь, что консервирующая мастика полностью удалена с группы безопасности
Если давление в системе подачи холодной воды превышает 3 бара, установите редуктор давления перед группой безопасности
Диаметр дренажной линии должен быть не менее 25мм
Мощность водонагревателя не должна превышать 18кВт
При монтаже и техобслуживании необходимо выполнять все технические требования страны установки
Для предотвращения гальванической коррозии рекомендуется установить между группой безопасности и бойлером, а также на выходе горячей воды бойлера диэлектрические соединения
Материалы
Корпус группы безопасности : латунь стойкая к обесцинкиванию CB752S
Корпус запорного клапана : латунь CW614N
Пружина обратного клапана : нерж. сталь 1.4310
Уплотнение 7,2 х 1,9 : NBR 70SH
Макховик запорного клапана : пластик РР
Шпиндель запорного клапана латунь CW614N
Шток предохранительного клапана : PA 6.6
Рукоятка предохранительного клапана : PA 6
Мембрана предохранительного клапана : EPDM
Уплотнение 25,12 х 1,78 : NBR
Cбросной патрубок : латунь CB753S
Пружина : нерж. сталь 1.4310
Обратный клапан : PA 6.6
Уплотнение 23,52 х 1,78 : NBR
Cедло обратного клапана : полисифон
Уплотнение обратного клапана : EPDM
Корпус обратного клапана латунь CW614N
Заглушка : РА
Уплотнение 26,7 х 1,78 : NBR 70SH
