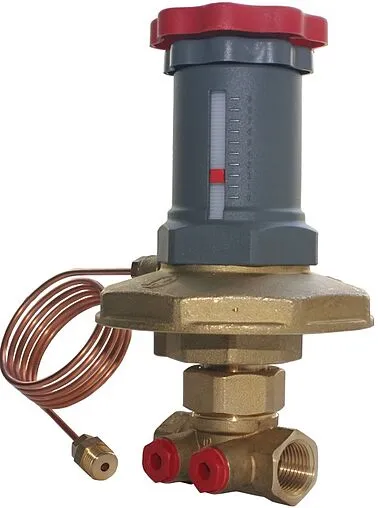

Балансировочный клапан 1¼»в х 1¼»в Kvs 6.95 Giacomini R206CY106

Описание

Описание
Регулятор перепада давлений GIACOMINI серии R206C
Регулятор перепада давлений R206C-1 предназначен для автоматического поддержания постоянного заданного перепада давлений подающего и обратного трубопроводов систем отопления и охлаждения.
Регулятор перепада давлений является пропорциональным регулятором прямого действия, работает без дополнительных источников энергии.
Необходимое значение перепада давлений регулируется бесступенчато, в диапазоне давлений от 50 до 300 мбар (5 – 30 кПа) и от 250 до 600 мбар (25 – 60 кПа).
Переключение диапазонов осуществляют в ручном режиме переводом муфты в положение «L» (низкое) или «H» (высокое). Необходимое положение настройки или значение поддерживаемого перепада давления определяют по диаграммам регулирования.
По умолчанию на заводе установлено минимальное значение перепада давлений.
В комплект поставки входит импульсная трубка (1000 мм), которую необходимо подключить к подающей линии.
Перед заполнением системы теплоносителем трубка должна быть установлена на регулятор перепада
и подающую линию и заполнена теплоносителем.
Корпус регулятора перепада давлений выполнен из латуни, стойкой к вымыванию цинка и имеет наружную резьбу
Технические данные
Максимальное рабочее давление: 16 бар.
Максимальный перепад давления на клапане: 2 бар.
Минимальная рабочая температура: 5 °C (чистая вода).
Минимальная рабочая температура: — 20 °C (с антифризом).
Максимальная рабочая температура: 110°C.
Диапазон регулирования: 1 – 5 до 30 кПа (“L”), 2 – 25 до 60 кПа (“H”)
Совместимые жидкости: вода и гликолевые растворы (до 50% гликоля)
Диапазон рабочих температур: 5 – 110 ° C (-20 – 110 ° C с антифриз)
Материалы
Корпус и части, контактирующие с перекачиваемой средой: латунь EN12165 — CW602N (DZR)
Корпус и части, не контактирующие с перекачиваемой средой: латунь EN12165 — CW617N
Мембрана: EPDM с армированием из нейлона
Уплотнения: EPDM
Пружины: оцинкованная сталь
Рукоятки, корпус шкалы, механизм настройки: пластик PA 6 GF15 и POM
Импульсная трубка: медь
