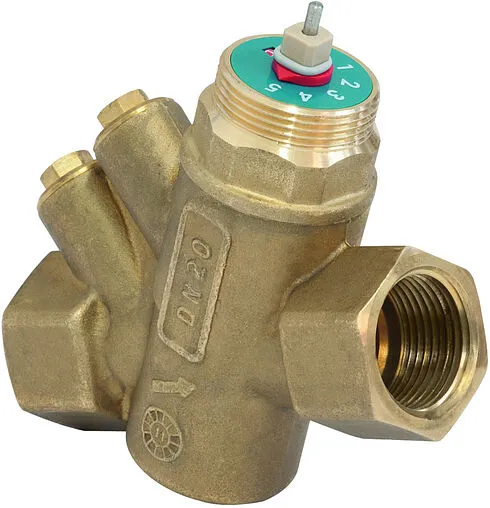

Балансировочный клапан 1¼»в х 1¼»в Giacomini R206AY056

Описание

Описание
Клапан динамический балансировочный комбинированный GIACOMINI серии R206AM
Клапан динамический балансировочный комбинированный R206AM сочетает в себе автоматический регулятор расхода и балансировочный клапан с приводом. Клапан регулирует и поддерживает расход постоянным при колебаниях давления в контуре.
Клапан имеет два режима регулирования расхода жидкости:
автоматический с установленным вручную постоянным значением расхода,
автоматический с пропорциональным или двухпозиционным приводом в соответствии с тепловой нагрузкой контура.
Установленный расход поддерживается в заявленном диапазоне дифференциального давления с максимальной погрешностью значения расхода ±10% или ±5% от максимального значения расхода. Положение настроек для соответствующих значений расходов.
Клапан R206AM имеет специальные выходы установки измерительных штуцеров для измерения и проверки расхода.
Технические характеристики:
Максимальная рабочая температура: 120°С
Максимальное рабочее давление: 25 бар
Максимальный перепад давления: 4 бар (2 бар для R206AY053)
Максимальный перепад давления с приводом: 6 бар
Материалы
Корпус: Латунь CW617N — UNI EN 12165
Картридж:
— POM (Polyoxymethulene) – полиоксидметил, PSU (Polysulfon) –
полисульфон.
— Нержавеющая сталь.
— Уплотнения и диафрагма – резина EPDM.
Установка и настройка:
Клапан R206AM должен быть установлен на обратной магистра- ли системы. Рекомендуется устанавливать фильтр перед клапаном, чтобы предотвратить повреждение или засорение устройства. Чтобы настроить клапан на требуемый расход, необходимо используя гаечный ключ (8мм), повернуть шток крана по часовой стрелке, чтобы уменьшить значение установки; против часовой стрелки для увеличения.
Предупреждение:
При установке датчиков манометра в штуцеры может произойти протечка, во избежание травм используйте защитную спецодежду. Не используйте смазку для облегчения ввода датчиков, при необходимости просто смочите датчики чистой водой. Не оставляйте датчики в штуцерах надолго, это может привести к протечке.
