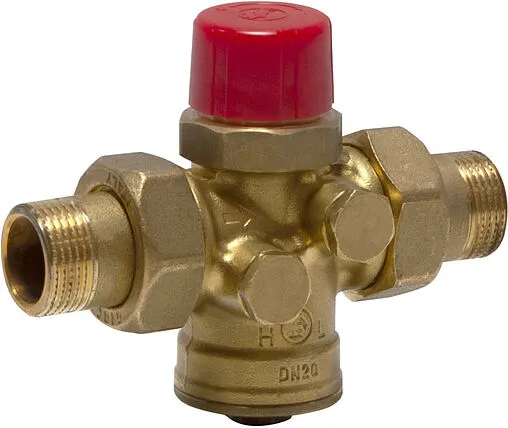

Балансировочный клапан 1¼»н х 1¼»н Giacomini R206AY106

Описание

Описание
Клапан балансировочный комбинированный компактный GIACOMINI серии R206A-1
Динамический регулятор расхода R206A (PICV) сочетает в себе автоматическую регулировку расхода и возможность управления клапаном с помощью опционального электрического сервопривода.
Клапан может регулировать расход и поддерживать его постоянным независимо от изменяющихся условий перепада давления в гидравлическом контуре.
Настройка расхода обеспечивается в пределах заявленного диапазона перепада давления с максимальной погрешностью ± 10% от контролируемого значения расхода.
Клапан оборудован штуцерами для подсоединения ниппелей для измерения перепада давления дифференциальным манометром
Клапан имеет два режима работы:
• Независимое от давления управление (с установленным приводом K281) в соответствии с требованиями по тепловой нагрузке для контролируемого участка гидравлической системы;
• Ограничение расхода и / или перекрытие потока (без привода или с установленным электротермическим приводом R473).
Технические характеристики
Применяемые жидкости: вода, растворы гликоля (макс. 50% гликоля)
Диапазон температур: 5 ÷ 120°C
Диапазон температуры окружающей среды: 1 ÷ 50°C
Максимальное рабочее давление: 16 бар (1,6 МПа)
Диапазон рабочих перепадов давления:
25 ÷ 400 кПа (макс. 4 бар) с электротермической головкой R473
25 ÷ 800 кПа (макс. 8 бар) с приводом K281 или без привода
Точность регулировки: ± 10% отрегулированного значения
Соединения для измерительных ниппелей: G 1/4”F
Подключение привода: M30 x 1,5 мм
Материалы
Корпус, прижимной винт: латунь «CR» CW602N — UNI EN 12165
Шток и регулятор поршня: нержавеющая сталь AISI 303
Пружины: нержавеющая сталь AISI 302
Мембрана, затвор и уплотнительное кольцо: EPDM
Втулка: PA66-GF30
Комплект поставки
Клапан
Заглушки — 2шт.
Ключ для предварительной настройки расхода (R73PY010)
Инструкция
Упаковка
