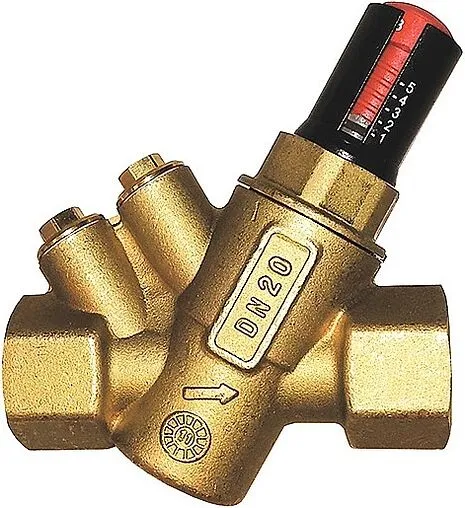

Балансировочный клапан ¾»в х ¾»в Giacomini R206AY034

Описание

Описание
Клапан балансировочный динамический GIACOMINI серии 206A
Предназначен для применения в системах отопления и охлаждения для поддержания величины объёмного расхода жидкости в соответствии с предварительной настройкой. Позволяет сбалансировать контуры без учёта распределения потерь давления в них. Клапан автоматически ограничивает величину объёмного расхода в рабочем (заявленном) диапазоне до заданного значения, компенсируя все колебания давления в контуре.
Установленный расход поддерживается в пределах заявленного диапазона перепада давления, с максимальной ошибкой ±5% на контролируемой скорости потока значения или ±2% от максимального расхода.
Технические характеристики
Клапан R206A состоит из латунного корпуса, с внутренней резьбой для подключения к трубопроводу и имеет два штуцера с внутренней резьбой для подключения измерительных регулирующих приборов. В корпусе смонтирован картридж-регулятор, осуществляющий функции поддержания постоянного расхода.
Картридж может быть заменён при необходимости.
Калибровка картриджа производится ключом (8 мм).
• Максимальная рабочая температура: 120°C.
• Максимальное рабочее давление: 25 бар.
• Максимальный перепад давления: 4 бар (2 бара для R206AY013).
Материалы
Картридж: POM (Polyoxymethulene) – полиоксидметил, PSU (Polysulfon) – полисульфон
Корпус: латунь ASTM CuZn40Pb2
Дополнительные принадлежности (опция)
P206Y001: Сенсор № 2 Комплект для измерения давления, ¼”M
